Com a rápida popularização dos veículos eléctricos (EV) nos últimos anos, as pilhas de carregamento DC (pilhas de carregamento rápido), como infra-estrutura crítica para a rápida reposição de energia, têm atraído a atenção generalizada pela sua composição técnica e princípios de funcionamento. Entre seus componentes principais, Medidores de energia CC servem como um dispositivo de medição indispensável, desempenhando um papel fundamental no processo de carregamento. Para entender por que as pilhas de carregamento CC devem ser equipadas com medidores de energia CC dedicados em vez de medidores de energia CA convencionais, é necessária uma análise aprofundada de múltiplas perspectivas, incluindo princípios de carregamento, precisão de medição e operação comercial.

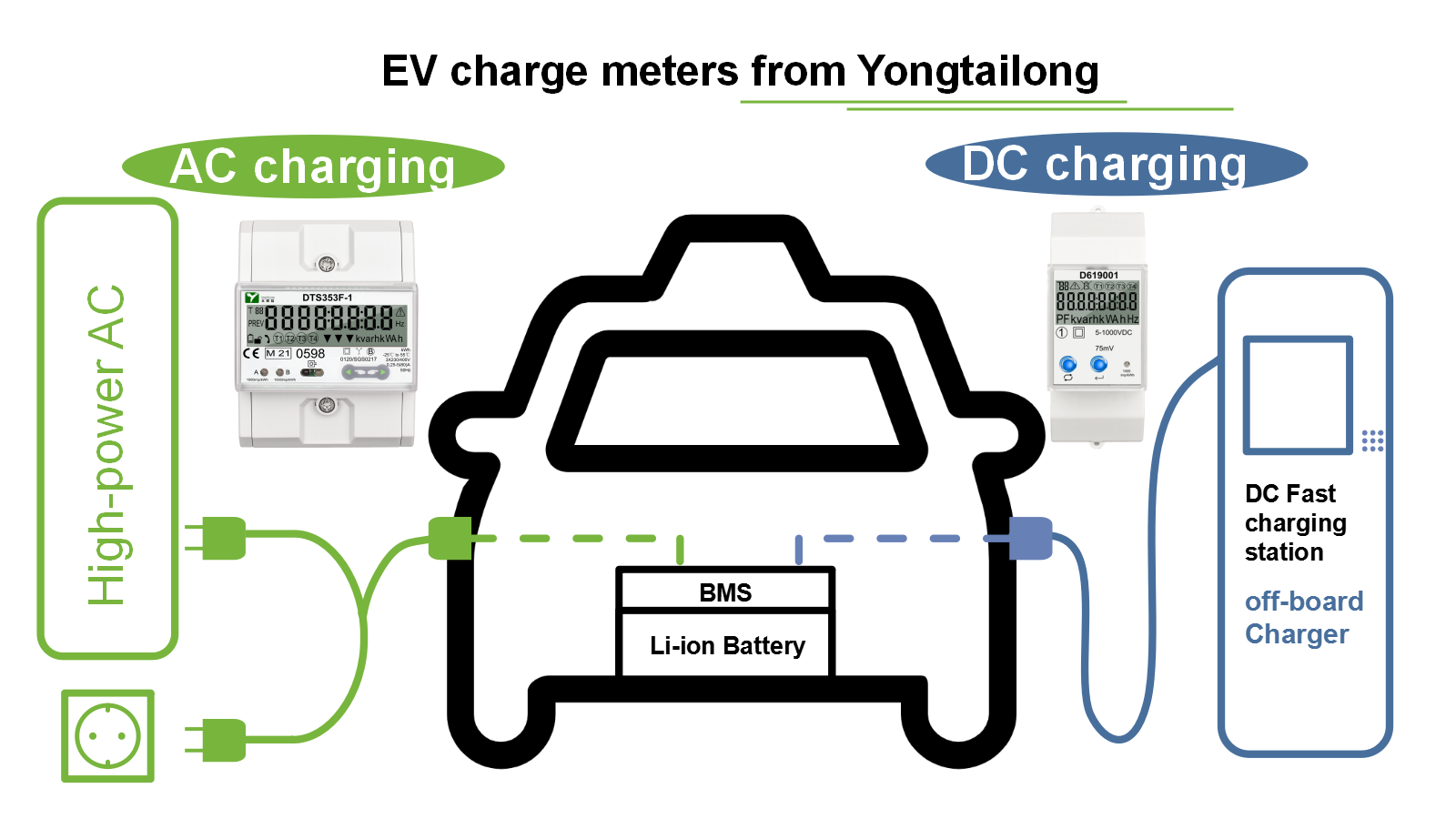

1. Princípios de carregamento da conversão AC-DC Determinam o ponto de medição

A função fundamental de uma pilha de carregamento DC é converter e transmitir energia elétrica em diferentes formas. A energia fornecida pela rede à pilha de carga é corrente alternada (CA), enquanto a bateria de energia EV aceita e armazena corrente contínua (CC). Portanto, a estrutura interna da pilha de carga deve primeiro utilizar unidades de conversão CA/CC, como retificadores e módulos de potência, para converter a entrada CA em CC que corresponda às características de tensão e corrente da bateria. Somente após este processo de conversão a energia elétrica é entregue à interface de carregamento do VE. Usar um medidor de energia CA para medição após esta conversão seria tão errado quanto usar um medidor de água bruta para medir o volume de água potável purificada após a filtração.

Os medidores de energia CC são conectados em série no circuito de saída CC após o retificador, medindo diretamente a energia CC convertida que está prestes a ser carregada na bateria. Este princípio de “medição onde a energia é consumida” garante a consistência entre o objeto medido e a energia efetivamente consumida, estabelecendo as bases físicas para uma medição justa.

2. Um requisito imperativo para garantir a liquidação do comércio justo e alta precisão

Como instalações de operação comercial, a precisão dos dados de medição de energia das pilhas de carregamento impacta diretamente os interesses económicos dos operadores e dos consumidores. O carregamento CC normalmente apresenta alta potência, curta duração de carregamento e altos custos de carregamento único, impondo assim requisitos extremamente rigorosos na precisão da medição.

Medidores de energia CC são especificamente projetados e calibrados para medir parâmetros DC. Eles podem medir diretamente a tensão e a corrente CC sem conversão adicional, calculando assim a potência e o consumo cumulativo de energia e minimizando erros de medição introduzidos por links intermediários.

Além disso, o processo de carregamento do VE é regulado dinamicamente pelo Sistema de Gestão da Bateria (BMS), resultando em grandes flutuações na tensão e na corrente (por exemplo, a corrente pode variar de vários amperes a centenas de amperes). Os medidores profissionais de energia CC são projetados para acomodar essa característica, contando com sensores de corrente de alta linearidade (como sensores Hall de circuito fechado ou shunts de precisão) e ADCs (conversores analógico-digitais) de alta velocidade e alta precisão para alcançar Excelente precisão de medição em uma ampla faixa dinâmica. Manter a precisão ao longo de todo o processo de cobrança – desde a cobrança lenta até a cobrança de energia de pico – é a principal garantia técnica para construir a confiança do consumidor e evitar disputas. Este é também um requisito universal especificado em regulamentos metrológicos globais, com padrões claros delineados em normas internacionais como a IEC 62053-41 para estática. Medidores de energia CC .

3. A base de dados para monitoramento de sistemas e gerenciamento inteligente

O gerenciamento operacional das modernas pilhas de carregamento DC evoluiu além das funções básicas de carregamento, avançando em direção à inteligência e à rede. Neste processo, os medidores de energia DC fornecem muito mais do que apenas uma leitura final do consumo de energia. Como unidades de medição de precisão, eles podem monitorar em tempo real os principais parâmetros elétricos no lado CC, incluindo tensão de saída, corrente de saída, potência instantânea e qualidade de energia (como ondulação).

Esses dados em tempo real formam o “sistema sensorial” para o gerenciamento inteligente das pilhas de carregamento. A plataforma de gerenciamento de operação pode aproveitar esses dados para avaliar a estabilidade do processo de carregamento, realizar diagnósticos de falhas necessários e alertas antecipados (por exemplo, acionando desligamentos de proteção em caso de sobretensão ou sobrecorrente detectada). Mais importante ainda, esses dados servem como base crítica para realizar a distribuição dinâmica de energia entre múltiplas pistolas de carregamento em uma estação, otimizando as curvas de carregamento para prolongar a vida útil da bateria, conduzindo análises refinadas de eficiência energética e preparando-se para medição em futuros sistemas de fluxo de energia bidirecional Vehicle-to-Grid (V2G). Sem os dados precisos do lado CC fornecidos pelos medidores de energia CC, as pilhas de carregamento funcionariam apenas como atuadores de "caixa preta", levando a comprometimentos significativos em sua segurança, eficiência econômica e nível de inteligência.

Conclusão

A necessidade de usar Medidores de energia CC em pilhas de carregamento DC é determinado conjuntamente por seu princípio central de funcionamento AC-para-DC, pelos requisitos rigorosos para liquidação de comércio justo e pelas necessidades profundas de gerenciamento inteligente de operações. Os contadores de energia CC funcionam não apenas como a «balança padrão» para uma cobrança justa, mas também como o «monitor» para garantir o funcionamento seguro e estável do sistema e, ainda mais importante, como a «pedra angular dos dados» que apoia o futuro ecossistema de carregamento inteligente. Com o avanço da tecnologia de carregamento rápido em direção ao carregamento ultrarrápido (>350kW) e até mesmo ao carregamento no nível de megawatts, a medição precisa e a alta confiabilidade dos medidores de energia CC sob níveis de potência mais elevados e condições operacionais mais complexas se tornarão cada vez mais vitais e insubstituíveis.
