Quais são as diferenças entre medidores CT e medidores de energia direta?

No campo da medição de eletricidade, os medidores de energia CT e os medidores de energia direta são dois produtos convencionais, mas muitos usuários ainda têm dúvidas sobre suas diferenças. Este artigo combina princípios técnicos, cenários de aplicação e casos do setor para analisar profundamente as principais diferenças entre os dois, ajudando você a escolher com precisão a solução apropriada!

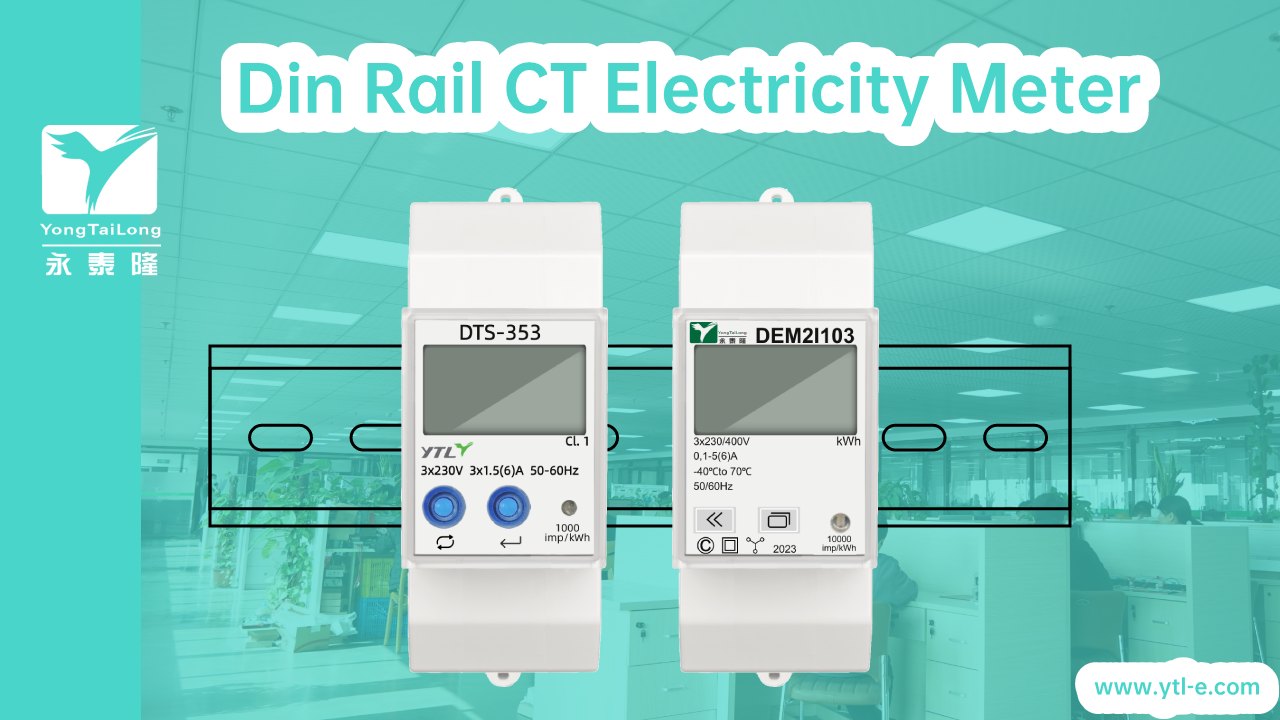

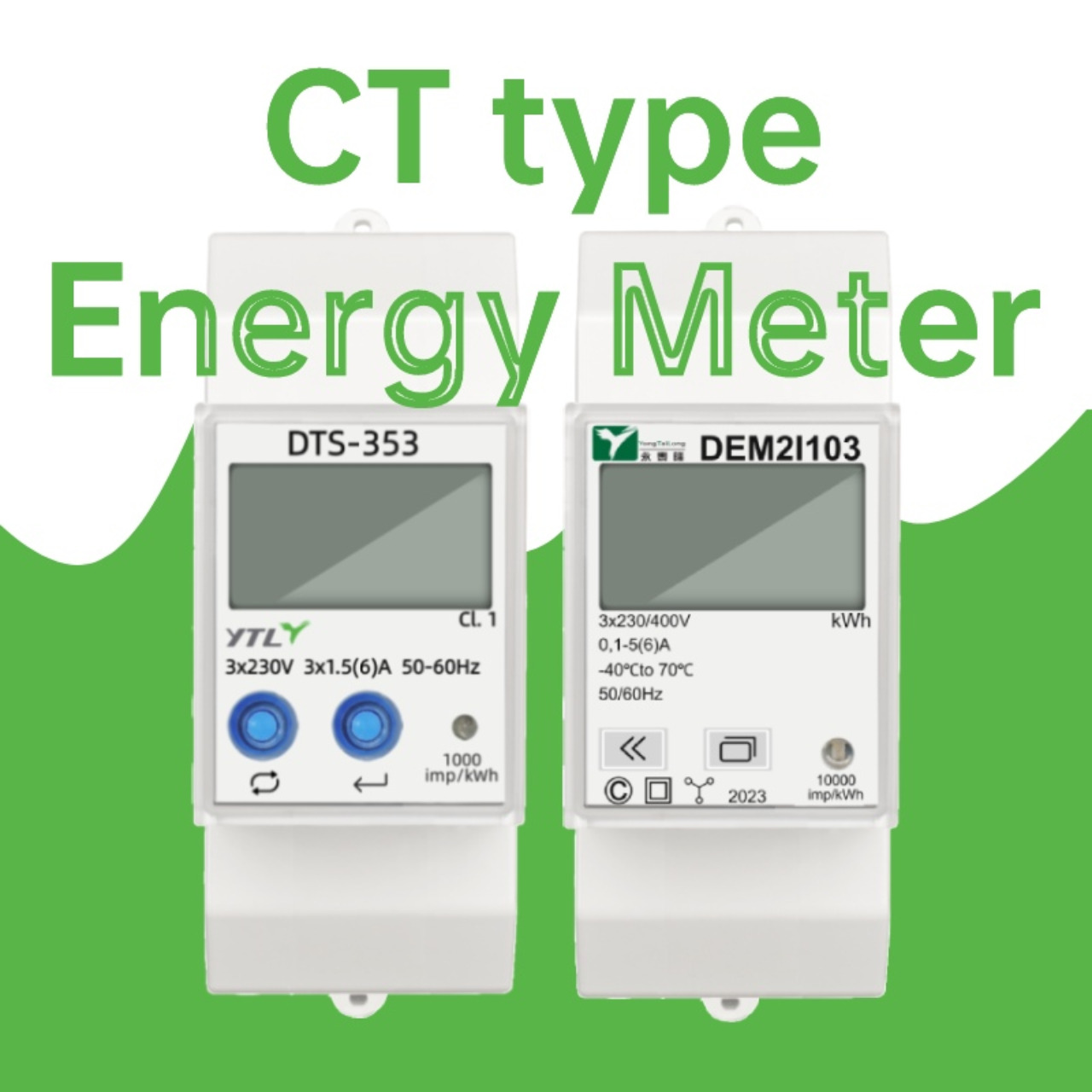

1. Princípio de medição: medidor de energia CT transformador vs. desviador Ao usar um transformador de corrente externo (CT), a alta corrente é convertida proporcionalmente em um sinal de baixa corrente (como 600A → 5A), que é então inserido em um medidor de energia para medição.

Este método de medição sem contato evita o risco de conexão direta a linhas de alta tensão e suporta medição de corrente em uma ampla faixa (até vários milhares de amperes). Destaque técnico: Adotando um design de indutância mútua de estágio duplo (módulo de amostragem integrado de CT externo), possui maior resistência à interferência eletromagnética CA e a taxa de erro pode ser controlada dentro de 0,5%. Medidor de energia direta Meça a corrente da linha diretamente através de um shunt de cobre manganês e converta a alta corrente em um sinal de baixa tensão (como 5A → 0,875mV). Adequado para cenários de baixa corrente (geralmente ≤ 100A), mas requer contato direto com linhas de alta tensão, representando um risco à segurança. Limitações: Os problemas de linearidade e desvio de temperatura do shunt podem levar a desvios de medição de longo prazo, especialmente desempenho instável em ambientes de alta temperatura ou alta flutuação de corrente.

2. Instalação e Segurança: Conveniência vs. Risco Medidor de energia CT Vantagem de instalação: Não há necessidade de corte da linha principal, e a instalação pode ser concluída fixando diretamente o cabo com um CT retrátil, aumentando a eficiência do projeto de reforma em 70%. Projeto de segurança: Isolamento de medição sem contato de alta tensão para reduzir o risco de choque elétrico; Circuito de detecção de status de TC integrado, capaz de monitorar em tempo real falhas e alertas de circuito aberto/curto-circuito. Medidor de energia direta A instalação é complexa: o circuito principal precisa ser desconectado e um shunt conectado. A operação inadequada pode facilmente causar curtos-circuitos ou riscos de arco, exigindo altas habilidades elétricas. Risco de segurança: O divisor está diretamente exposto a ambientes de alta pressão e o uso prolongado pode causar aquecimento ou até incêndio devido ao mau contato.

3 、 Cenários aplicáveis: Grau industrial vs grau civil Cena CT medidor de energia elétrica tipo direto medidor de energia elétrica Faixa de corrente: 100A ~ 6000A 1A ~ 100A As aplicações típicas incluem fábricas, subestações, complexos comerciais, salas de distribuição, residências e pequenas lojas A extensão de função suporta comunicação RS485, faturamento de compartilhamento de tempo e análise harmônica Comparação de dados: os medidores de energia CT tornaram-se a escolha preferida em cenários industriais devido à sua ampla gama e alta precisão, enquanto direto os medidores de energia ainda têm mercado em cenários de baixa corrente devido ao seu baixo custo.

4. Custo e manutenção: valor de longo prazo versus investimento de curto prazo Custo inicial: os medidores de energia CT requerem configuração adicional do transformador, resultando em um preço mais alto por metro (aproximadamente 500 ~ 2.000 yuans), mas suportam expansão modular, proporcionando melhor relação custo-benefício a longo prazo. Os medidores de energia direta são acessíveis (100-500 yuans) e adequados para cenários de baixa carga com orçamentos limitados. Custos de operação e manutenção: Verifique regularmente se o fio de conexão de amostragem do medidor de energia CT caiu; Aperte regularmente os parafusos da conexão do cabo de alimentação para energia elétrica direta para evitar conexões soltas causadas por expansão e contração térmica.

5、 Tendências Futuras: Inteligência e Conformidade Medidor de energia CT Suporta sincronização de dados em nuvem, leitura remota de medidores e rastreamento de emissões de carbono para ajudar as empresas a atingir metas de neutralidade de carbono Medidor de energia direta Suporta sincronização de dados em nuvem e leitura remota de medidores, usado principalmente para medição final doméstica e industrial.
