1. Por que as restrições da rede se tornaram um problema de planejamento no nível do sistema

O crescimento dos centros de dados e das redes de carregamento de veículos elétricos, juntamente com uma implantação mais ampla de recursos energéticos distribuídos, está a criar novos requisitos em termos de visibilidade de carga, previsão e flexibilidade operacional.

Em 18 de junho de 2026, a FERC emitiu ordens de justificação personalizadas aos seis operadores de rede regionais sob a sua jurisdição. Os processos relacionados também exigem que os seus proprietários de transmissão relevantes justifiquem as disposições tarifárias existentes ou apoiem as reformas propostas que regem integração de grande carga .

Esses procedimentos abordam clareza tarifária, processos de estudo, alocação de custos, geração co-localizada e arranjos de carga e opções de serviços de transmissão firmes, não firmes e outras opções flexíveis. Eles não estabelecem uma única especificação de medição nacional para data centers ou outras cargas grandes.

Isto reflecte uma mudança mais ampla: o planeamento da rede deve considerar não apenas o consumo total de energia, mas também onde, quando e como a procura eléctrica se comporta em diferentes condições do sistema.

2. Dos dados agregados de energia à representação de carga dependente do tempo

Os sistemas eléctricos sempre consideraram a procura, os picos de carga e as restrições operacionais. O que está mudando é o nível de detalhe temporal e espacial necessário para o planejamento e as operações.

As práticas tradicionais de facturação e monitorização ao nível das instalações enfatizavam frequentemente a energia cumulativa e pressupostos de procura relativamente estáveis.

As aplicações modernas com restrição de rede exigem cada vez mais:

• Perfis de carga dependentes do tempo
• Análise de pico e demanda coincidente
• Características da taxa de rampa
• Direção de importação e exportação
• Comportamento da potência reativa e do fator de potência
• Limites de medição específicos do local
• Previsão, comissionamento e dados operacionais
• Alinhamento entre dados medidos e modelos de engenharia

Os operadores de rede e os planeadores de sistemas devem avaliar não só quanta eletricidade é consumida, mas também como a procura evolui ao longo do tempo e em toda a rede.

3. Por que os dados do medidor devem ser combinados com modelos e dados do sistema de controle

Os medidores de energia continuam sendo uma fonte de medição fundamental, mas os sistemas de energia modernos não podem depender apenas dos dados dos medidores.

A visibilidade no nível do sistema normalmente combina:

• Medições de POI voltados para serviços públicos
• Submedição distribuída
• Modelos de engenharia e de sistemas dinâmicos
• EMS, BMS, DCIM e outras plataformas de gestão ou controle
• SCADA e telemetria operacional
• Dispositivos de qualidade de energia e gravação de eventos
• Conjuntos de dados de comissionamento e validação

Medidores multifuncionais e habilitados para comunicação podem servir como parte de uma infraestrutura de medição distribuída.

Dependendo do modelo e da configuração, os medidores podem fornecer:

• Valores de energia e demanda
• Potência ativa e reativa
• Registros de importação/exportação
• Registros de intervalo (quando suportado)
• Tensão, corrente, frequência, fator de potência
• Indicadores básicos de qualidade de energia (dependentes do modelo)
• Saídas de comunicação para gateways ou plataformas de controle

Entretanto, a captura detalhada de formas de onda, análise de perturbações, registros de proteção e dados fasoriais sincronizados normalmente requerem equipamento especializado.

Os dados dos medidores podem servir como entrada para EMS, BMS, agregadores ou plataformas de controle para apoiar análise, verificação e coordenação de estratégias de mudança de carga ou resposta à demanda. O próprio medidor não determina ações de controle.

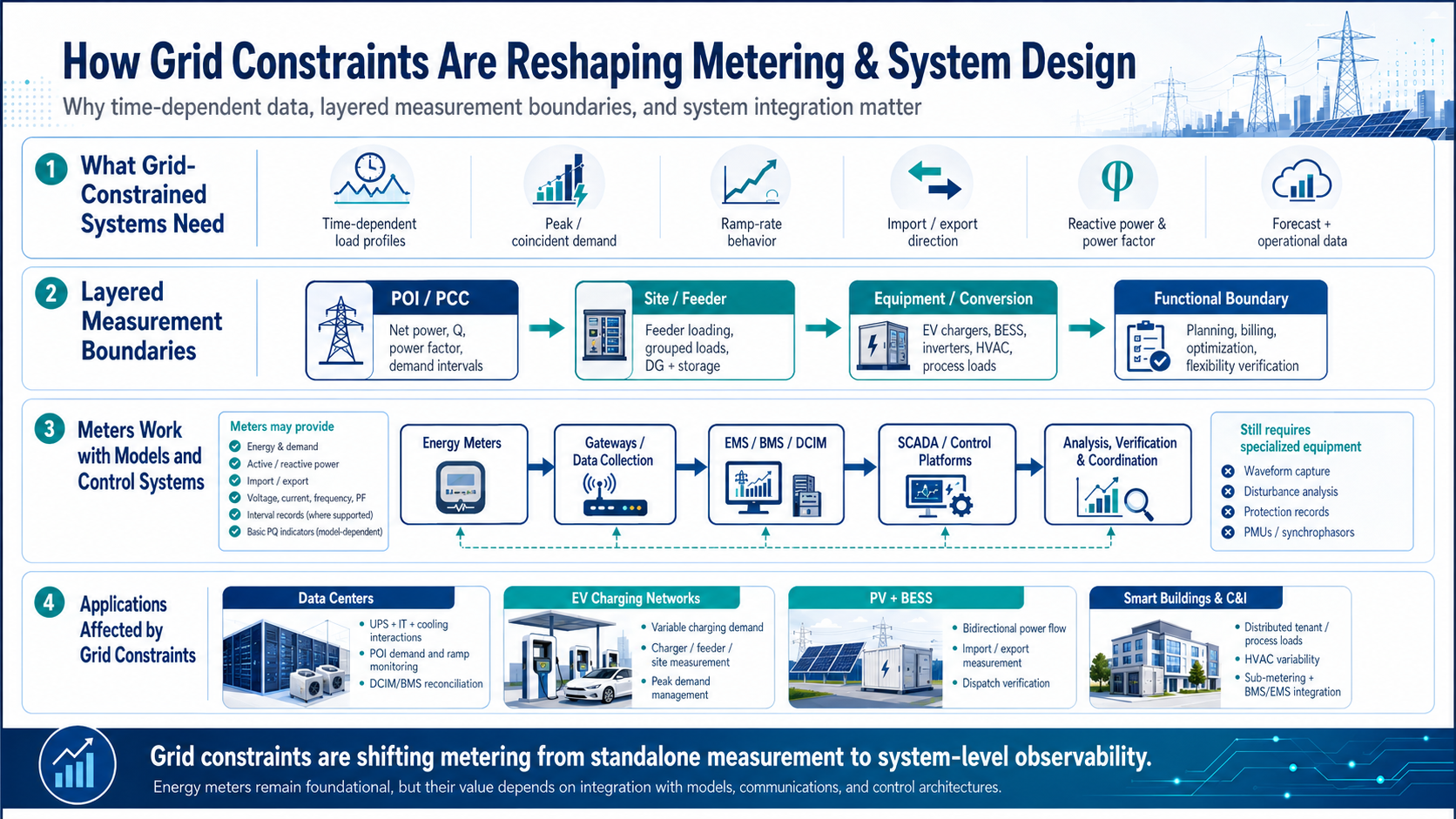

4. Os limites de medição estão se tornando mais escalonados entre as aplicações

Os sistemas energéticos modernos requerem múltiplas camadas de limites de medição, dependendo do caso de uso.

4.1 Limites voltados para a concessionária (POI / PCC)

Na interface da rede, as medições relevantes podem incluir:

• Potência ativa líquida
• Potência reativa
• Comportamento de tensão e frequência
• Fator de potência
• Direção de importação/exportação
• Características da taxa de rampa
• Intervalos de demanda

Esta camada suporta planejamento de rede, análise de congestionamento e estudos de interconexão.

4.2 Limites no nível do site e do feeder

A visibilidade do alimentador e do site oferece suporte à agregação do sistema e ao balanceamento local:

• Condições de carregamento do alimentador
• Demanda coincidente entre cargas
• Produção de geração distribuída
• Carregamento e descarregamento de armazenamento
• Agrupamento e segmentação de carga

4.3 Equipamentos e Limites de Conversão

Diferentes sistemas podem exigir medições em torno de equipamentos específicos:

• Carregadores de veículos elétricos
• Sistemas de armazenamento de energia de bateria (BESS)
• Inversores e eletrônica de potência
• Cargas HVAC e motorizadas
• Equipamento industrial
• Cargas de locatário ou de nível de processo

4.4 Limites Funcionais (Operacional vs Faturamento vs Flexibilidade)

Os limites de medição dependem da intenção da aplicação:

• Planejamento de utilidades e estudos de interconexão
• Gestão de energia interna
• Faturamento e alocação de custos
• Otimização de eficiência
• Verificação de resposta à demanda
• Avaliação e liquidação de flexibilidade

Os limites são, portanto, em camadas e não singulares.

5. Por que os dados de intervalo e o alinhamento de tempo são cada vez mais importantes

Para aplicações que envolvem picos de demanda, taxas de rampa ou flexibilidade operacional, a resolução temporal pode ser tão importante quanto a energia total.

Diferentes estágios do ciclo de vida do sistema exigem diferentes níveis de granularidade de dados:

• Planejamento: perfis de previsão e suposições de carga
• Comissionamento: verificação do desempenho as-built
• Operações: monitoramento em intervalo ou quase em tempo real, quando necessário

Os principais elementos temporais incluem:

• Intervalos de demanda defined by utilities or study processes
• Intervalos de pesquisa de medidores e gateways
• Sincronização de carimbo de data/hora entre sistemas
• Agregação de dados e lógica de relatórios

Sem alinhamento de tempo consistente, a análise do comportamento da carga em nível de sistema torna-se pouco confiável.

6. Flexibilidade: Da Capacidade Técnica ao Valor Condicional do Sistema

As restrições da rede estão a aumentar a importância operacional da flexibilidade em mercados e quadros contratuais selecionados.

Flexibilidade refere-se à capacidade de uma carga, sistema de armazenamento ou recurso distribuído modificar seu perfil de energia dentro de limites técnicos e operacionais definidos.

Uma capacidade de flexibilidade utilizável pode exigir:

• Capacidade disponível mensurável
• Carga controlável ou recursos de armazenamento
• Restrições operacionais definidas
• Interfaces de comunicação e controle
• Requisitos de tempo de resposta e duração
• Metodologia de linha de base
• Comportamento de recuperação ou recuperação
• Procedimentos de medição e verificação
• Elegibilidade contratual ou de mercado, quando aplicável
• Regras de liquidação, quando aplicável

A medição é necessária, mas não suficiente por si só.

Nos programas ou acordos aplicáveis, a flexibilidade pode ter valor operacional e, em alguns casos, comercial, dependendo da estrutura do mercado e da concepção regulamentar.

7. Como as restrições da grade alteram os requisitos de design do sistema

O projeto do sistema agora deve atender aos requisitos de arquitetura elétrica e de dados.

As principais dimensões do projeto incluem:

• Arquiteturas de medição distribuída
• Topologias de comunicação (campo, gateway, nuvem)
• EMS, BMS, DCIM e outras plataformas de gestão ou controle
• Processamento e agregação de dados de borda
• Retenção e rastreabilidade de dados
• Cibersegurança e controle de acesso
• Integração de qualidade de energia e monitoramento de eventos
• Fluxos de trabalho de validação e calibração de modelo
• Equipamento de medição especializado para PQ e perturbações

O projeto do sistema é, portanto, uma consideração combinada de topologia elétrica, proteção, segurança, confiabilidade e observabilidade de dados.

8. Como as restrições da grade afetam diferentes aplicações

8.1 Centros de dados

• Perfis de carga contínua e de alta densidade
• Interações entre UPS, TI e subsistemas de resfriamento
• Demanda de POI e monitoramento de taxa de rampa, com capacidade de controle quando necessário
• Geração de backup e integração de armazenamento
• DCIM, BMS e reconciliação de dados de serviços públicos

8.2 Redes de carregamento de veículos elétricos

• Demanda de cobrança altamente variável e correlacionada
• Medição em nível de carregador, alimentador e local
• Considerações sobre limites AC/DC
• Rastreamento de energia baseado em sessão
• Demanda de pico e gerenciamento de congestionamento
• Integração com controladores de carregamento e plataformas EMS

8.3 Sistemas de armazenamento de energia fotovoltaica e de bateria

• Fluxo de potência bidirecional
• Limites do inversor e do sistema de bateria
• Requisitos de medição de importação/exportação
• Cálculo de carga líquida no nível do site
• Verificação de despacho e acompanhamento de desempenho

8.4 Edifícios Inteligentes e Instalações C&I

• Locatário distribuído ou cargas de processo
• Sistemas HVAC e motorizados
• Variabilidade impulsionada pela ocupação
• Submedição para alocação e otimização
• Integração BMS/EMS para controle de eficiência

9. Medição e requisitos de dados em aplicações com restrição de rede

Nessas aplicações, as principais considerações de medição incluem:

• Uso pretendido dos dados, como planejamento, operações, faturamento ou verificação de flexibilidade
• Definição do limite elétrico no nível do POI, alimentador, local ou equipamento
• Arquitetura do sistema AC ou DC
• Medição com conexão direta, operada por TC, baseada em shunt ou baseada em sensor compatível
• Métodos de cálculo de demanda e intervalo
• Interfaces e protocolos de comunicação, como RS485 e Modbus
• Sincronização de dados com sistemas de nível superior
• Acompanhamento de importação e exportação
• Requisitos de evento e qualidade de energia
• Requisitos de retenção e validação de dados

Os medidores de energia fornecem uma camada básica de dados elétricos, mas não substituem:

• Analisadores de qualidade de energia
• Relés de proteção e seus registros de eventos ou falhas
• Equipamento de gravação de perturbações
• PMUs (unidades de medição fasorial)
• Sistemas SCADA
• Modelos de engenharia e sistemas dinâmicos

10. O que isso significa para os fabricantes de medidores

Os fabricantes de medidores são cada vez mais avaliados não apenas pelo desempenho do hardware, mas também pela capacidade de integração.

As principais expectativas podem incluir:

• Documentação clara das configurações de medição suportadas e limites de medição pretendidos
• Mapeamento de registro consistente e documentação técnica
• Compatibilidade da interface de comunicação
• Testes de amostra e suporte para validação de integração
• Suporte de integração para gateways ou controladores

Os medidores continuam sendo dispositivos de medição, mas fazem cada vez mais parte de arquiteturas de sistemas maiores, em vez de ferramentas independentes.

11. Como YTL oferece suporte a aplicativos com restrição de rede

(YTL) fornece produtos de medição de energia CA e selecionados Produtos de medição DC para carregamento de veículos elétricos , Fotovoltaica e armazenamento de energia , centro de dados , construção e monitoramento de aplicações de C&I, dependendo do modelo e da arquitetura do projeto.

YTL pode oferecer suporte:

• Seleção inicial do modelo do medidor
• Revisão de tensão, corrente e faixa de TC
• Medição com conexão direta, operada por TC, baseada em shunt ou baseada em sensor compatível evaluation
• Confirmação da interface de comunicação
• Revisão do mapa de registro
• Testes de amostra e suporte para validação de integração
• Revisão da integração do medidor ao gateway ou do controlador
• Discussão técnica inicial sobre pontos e limites de medição propostos pelo cliente

As capacidades do produto variam de acordo com o modelo, hardware, firmware, método de detecção, interface de comunicação e configuração do projeto.

Os medidores YTL suportam a camada de medição e aquisição de dados. Estudos em nível de sistema, projeto de controle, modelagem dinâmica, implementação SCADA, aprovação de interconexão de rede e qualificação de programas de flexibilidade continuam sendo responsabilidades dos projetistas, consultores, integradores de sistemas, concessionárias e partes interessadas relevantes do projeto.

12. Conclusão

As restrições da rede estão a remodelar a forma como os sistemas energéticos são medidos, modelados e operados.

Em vez de focar apenas no consumo de energia, os sistemas modernos devem levar em conta o comportamento da carga, a variação temporal, os limites elétricos e as interações no nível do sistema.

Os contadores de energia continuam a ser um componente fundamental deste ecossistema, mas o seu valor depende cada vez mais da forma como se integram com modelos, sistemas de comunicação e arquiteturas de controlo.

Referências

1. Comissão Federal Reguladora de Energia, “FERC lança ação agressiva direcionada para acelerar a integração de grandes cargas”, 18 de junho de 2026.
2. Comissão Federal de Regulação de Energia, “Ficha informativa | FERC toma medidas para turbinar a rede da América em busca de eficiência, confiabilidade e um futuro energético ousado”, 18 de junho de 2026.
3. North American Electric Reliability Corporation, “Diretriz de confiabilidade: mitigação de riscos para grandes cargas emergentes”, abril de 2026.
