Para muitos projetos de carregamento de VE, a seleção de um medidor de energia CA ou CC preciso tem sido tradicionalmente tratada como a principal decisão de medição.

A Diretiva (UE) 2026/706 torna mais importante o limite do sistema de medição EVSE completo.

Adotada em 11 de março de 2026, a diretiva altera a Diretiva 2014/32/UE e introduz MI-011 , uma categoria específica de instrumento que abrange sistemas de medição para equipamentos de alimentação de veículos elétricos. MI-011 aplica-se às funções metrológicas relevantes associadas à transferência condutiva de energia ativa entre EVSE e um veículo elétrico em um ponto de transferência especificado.

Para os fabricantes de EVSE, a questão central já não é apenas:

O medidor de energia selecionado concluiu com êxito o procedimento de avaliação de conformidade aplicável?

Também é:

O sistema de medição EVSE completo mede, processa, protege e apresenta corretamente o resultado legalmente relevante no ponto de transferência especificado?

As funções metrológicas num sistema de medição EVSE podem ser asseguradas por um contador ativo de energia elétrica para o qual tenha sido concluído com êxito um procedimento de avaliação de conformidade em conformidade com o anexo V da Diretiva 2014/32/UE. Os resultados dessa avaliação do medidor podem ser considerados durante a avaliação do sistema MI-011, mas não estabelecem automaticamente a conformidade do sistema de medição EVSE completo.

Nãota regulatória: Este artigo fornece uma visão geral técnica para avaliação inicial do projeto. Não se trata de aconselhamento jurídico ou de uma decisão de avaliação de conformidade. A rota aplicável deve ser confirmada com o organismo notificado responsável, as partes de avaliação da conformidade e as autoridades do mercado-alvo.

Principais conclusões

1. MI-011 regula todo o sistema de medição EVSE, não apenas o medidor de energia.
2. O ponto de transferência especificado determina se a energia ativa CA ou a energia CC será medida.
3. Um medidor de energia elétrica ativo avaliado com sucesso não estabelece automaticamente a conformidade completa do sistema.
4. Cabos, conectores, componentes de detecção, software, displays e registros podem fazer parte da configuração avaliada quando desempenham ou afetam funções metrológicas relevantes.
5. Os fabricantes devem iniciar as revisões de arquitetura, documentação e rota de conformidade antes da data de aplicação de 2028.

Para uma visão geral mais ampla das arquiteturas de carregadores e aplicações de medição, consulte YTL's Aplicações de medição de carregamento de EV página.

O que mudou na Diretiva (UE) 2026/706?

A Diretiva 2014/32/UE já abrangia os contadores ativos de energia elétrica ao abrigo do MI-003.

A Diretiva (UE) 2026/706 adiciona sistemas de medição EVSE sob MI-011. O objeto de avaliação é, portanto, mais amplo do que um medidor AC ou DC independente.

Dependendo da arquitetura, a configuração metrologicamente relevante pode incluir:

• Funções de medição CA ou CC
• Componentees sensores de tensão e corrente
• Funções do carregador-controlador que processam ou associam resultados de medição legalmente relevantes
• Programas que forma, protege, armazena, apresenta ou verifica o resultado regulamentado
• Resultados de medição usados para uma transação
• Direção de transferência de energia
• Funções de apresentação ou leitura
• Registros protegidos
• Identificação do sistema de medição
• Controle de configuração
• Proteção contra modificação não autorizada

Um controlador de carregador ou componente de software não é automaticamente relevante metrologicamente apenas porque está instalado no carregador. O seu estatuto depende se participa na formação, processamento, associação, proteção, apresentação ou verificação do resultado de medição regulamentado.

Os fabricantes de EVSE devem, portanto, documentar a arquitetura de medição completa, em vez de avaliar apenas o componente do medidor.

O que é um sistema de medição MI-011 EVSE?

Um sistema de medição MI-011 EVSE contém as funções metrológicas relevantes associadas à transferência condutiva, em qualquer direção, de energia elétrica ativa entre o EVSE e um veículo elétrico em um ponto de transferência especificado.

Component	Papel principal	Estabelece automaticamente conformidade com MI-011?
Medidor de energia	Mede energia elétrica CA ou CC	Não
Componentes de detecção	Fornece entradas de tensão ou corrente	Não
Controlador de carregador	Pode processar ou associar resultados de medição	Não
Função de apresentação ou leitura	Disponibiliza o resultado relevante	Não
Sistema de medição EVSE	Combina as funções metrológicas aplicáveis	Este é o objeto de avaliação MI-011
Plataforma CSMS ou OCPP	Suporta comunicação e processamento downstream	Não

Um medidor de energia elétrica ativa avaliado com sucesso pode ser usado como componente. O resultado da avaliação da conformidade não abrange automaticamente o controlador, o software relevante, a apresentação dos resultados, os registos protegidos, a configuração dos cabos ou a arquitetura completa do sistema.

Medidor de energia versus sistema completo de medição EVSE

O medidor de energia realiza medições dentro do especificado:

• Estrutura de precisão
• Alcance elétrico
• Condições nominais de operação
• Configuração de firmware
• Configuração de hardware
• Escopo da avaliação da conformidade

O sistema de medição EVSE completo pode precisar adicionalmente garantir que:

• A medição corresponde ao ponto de transferência especificado
• O resultado correto é atribuído ao evento ou transação de medição correta
• A direção da energia é interpretada de forma consistente
• Resultados legalmente relevantes são protegidos
• O resultado é disponibilizado às partes interessadas
• Os resultados apresentados e armazenados permanecem rastreáveis
• Alterações de software e configuração metrologicamente relevantes são controladas
• Os componentes de substituição permanecem identificáveis
• A configuração do sistema avaliada permanece reproduzível

A conclusão prática da aquisição é:

Um medidor de energia elétrica ativa avaliado com sucesso pode ser um componente importante, mas por si só não estabelece a conformidade MI-011 do sistema de medição EVSE completo.

MI-011 não cobre todos os requisitos do carregador completo

MI-011 diz respeito ao sistema de medição EVSE e à sua configuração metrologicamente relevante.

Não estabelece automaticamente o cumprimento de todos os outros requisitos legais ou técnicos que possam ser aplicados ao equipamento de carregamento completo.

Outros requisitos podem dizer respeito a:

• Segurança elétrica
• Compatibilidade eletromagnética
• Equipamento de rádio
• Cibersegurança
• Sistemas de pagamento
• Informações ao consumidor
• Acessibilidade
• Conexão de rede
• Instalação
• Verificação em serviço
• Operação específica de mercado

Estas matérias podem ser regidas por outra legislação, normas ou regras nacionais da UE.

MI-011 cobre o sistema de medição EVSE, não todos os requisitos legais aplicáveis ​​ao equipamento de carregamento completo.

Datas de transição que os fabricantes devem distinguir

As disposições de transição não devem ser reduzidas a uma declaração geral de que “os certificados existentes permanecem válidos”.

Aplicam-se disposições diferentes consoante o instrumento, o certificado, a legislação anterior aplicável e a data de colocação do produto no mercado.

Data	O que os fabricantes devem revisar
10 de abril de 2028	Prazo para os Estados-Membros adotarem e publicarem as medidas nacionais de transposição necessárias
10 de outubro de 2028	Data a partir da qual os Estados-Membros devem aplicar as medidas nacionais de transposição
10 de abril de 2030	Data de transição relativa aos instrumentos de medição constantes dos anexos Va e VIIa recentemente acrescentados que cumpram a legislação nacional anterior e satisfaçam as condições previstas no artigo 2.º, n.º 2
10 de abril de 2038	Última data de validade para determinados certificados relevantes emitidos antes de 10 de outubro de 2028, a menos que expirem antes

O artigo 2.º, n.º 1, também protege os instrumentos elegíveis em conformidade com a Diretiva 2014/32/UE, conforme aplicável antes da alteração, desde que tenham sido colocados no mercado antes de 10 de outubro de 2028. Esta disposição não deve ser interpretada como abrangendo automaticamente todos os EVSE, contadores ou certificados existentes.

O tratamento exato deve ser avaliado de acordo com:

• Categoria de produto
• Escopo do certificado
• Estado-Membro
• Regras nacionais anteriores
• Data de colocação no mercado
• Configuração avaliada aplicável

Colocação no mercado versus colocação em uso

Os fabricantes devem distinguir vários conceitos de mercado da UE:

• Colocação no mercado: geralmente, a primeira vez que um produto é disponibilizado no mercado da UE.
• Disponibilização no mercado: uma atividade subsequente de fornecimento ou distribuição no mercado.
• Colocando em uso: a primeira utilização do instrumento para o fim a que se destina.

A transição aplicável não deve ser avaliada apenas a partir da data de fabricação, data do pedido, data do contrato do projeto ou data de instalação.

As circunstâncias reais de colocação no mercado e de colocação em utilização devem ser analisadas por pessoal regulador qualificado do produto relevante e do Estado-Membro.

Onde fica o ponto de transferência especificado?

O ponto de transferência determina o limite de medição legalmente relevante.

Afeta:

• Se a energia CA ou CC é o mensurando
• Quais perdas de conversão ficam dentro ou fora do limite
• Se o consumo auxiliar está incluído
• Qual medidor e arquitetura de detecção são apropriados
• Qual resultado constitui a medição da transação regulamentada
• Como a energia bidirecional é representada

MI-011 determina a precisão do sistema de medição no ponto de transferência especificado. Onde a energia DC é trocada nesse ponto, a energia DC é o mensurando. Onde a energia CA é trocada, a energia ativa CA é o mensurando.

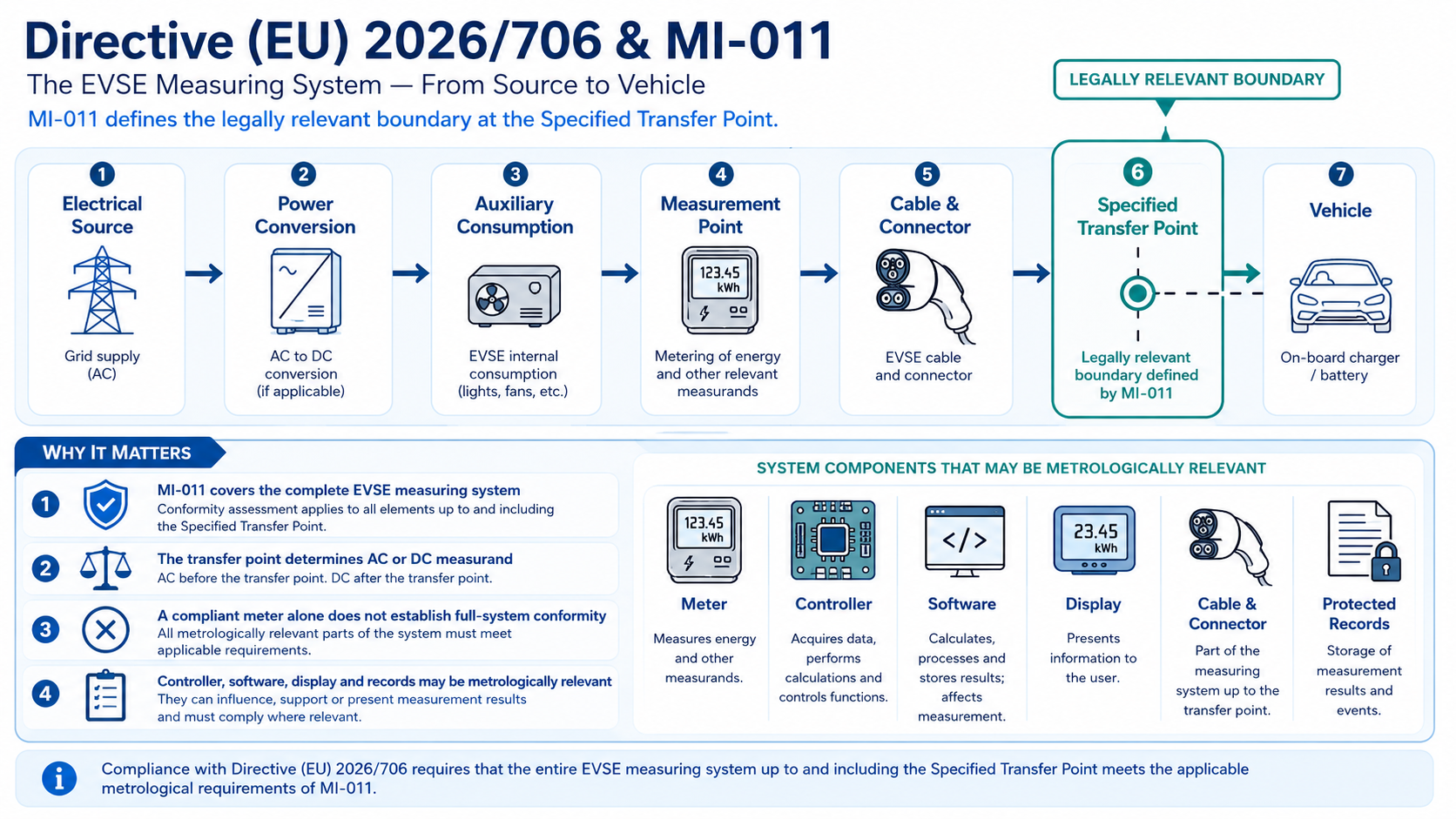

Uma arquitetura simplificada pode ser semelhante a:

Fonte Elétrica
→ Conversão de energia
→ Consumo Auxiliar
→ Ponto de Medição
→ Cabo e Conector
→ Ponto de transferência especificado
→ Veículo

Um medidor de entrada CA e um arranjo de medição CC do lado do veículo podem produzir resultados diferentes porque podem existir perdas de conversão e consumo auxiliar entre esses locais.

O ponto de transferência deve, portanto, ser definido antes da seleção do medidor, do projeto do cabo, da arquitetura do carregador e do planejamento da avaliação da conformidade serem finalizados.

Para obter uma explicação prática dos limites de medição do lado de entrada, do lado de saída e de CA e CC, consulte o guia do YTL para Medição AC vs DC em projetos de carregamento de EV .

Como as regras se aplicam ao carregamento CA, CC e bidirecional

Carregamento CA

Onde a energia CA é transferida no ponto de transferência especificado, a energia ativa CA é o mensurando relevante.

Os fabricantes devem confirmar:

• Local de medição
• Medição direta ou operada por CT
• Faixa de corrente e tensão
• Configuração de fase
• Direção de energia
• Perdas entre o ponto de medição e o ponto de transferência
• Classe MI-011 pretendida
• Condições nominais de operação

Carregamento CC

O equipamento de carregamento DC normalmente contém um estágio de conversão AC/DC.

Um medidor de entrada CA pode incluir perdas auxiliares e de conversão que não são equivalentes à energia CC transferida em um ponto de transferência CC do lado do veículo.

Onde o ponto de transferência for DC, os fabricantes deverão revisar:

• Faixa de tensão CC
• Método de detecção de corrente
• Shunt ou outra arquitetura de detecção
• Polaridade
• Direção de energia
• Efeitos de cabo e conector
• Efeitos de temperatura
• Precisão do sistema completo no ponto de transferência

Carregamento bidirecional

A definição MI-011 abrange a transferência de energia condutiva em qualquer direção.

As arquiteturas bidirecionais devem definir:

• Instruções de referência de importação e exportação
• Registradores de carga e descarga
• Convenções de sinais positivos e negativos
• Mudanças de direção durante uma sessão
• Apresentação de cada direção
• Tratamento de registro de transação
• Fluxo de trabalho de cobrança ou liquidação
• Consistência entre medidor, controlador e software relevante

Um valor positivo deve ter o mesmo significado definido em todo o percurso de medição avaliado.

Classes de precisão, estrutura MPE, faixa operacional e MMQ

MI-011 define os seguintes índices de classe:

• Classe A: 2%
• Classe B: 1%
• Classe C: 0,5%

Esses valores são índices de classe usados na estrutura de precisão MI-011. Eles não são garantias independentes de que todas as medições, sob todas as condições, permanecerão dentro de ±2%, ±1% ou ±0,5%.

Os erros máximos permitidos aplicáveis e as mudanças de erro permitidas dependem de questões como:

• Intervalo atual
• Condições nominais de operação
• Tensão
• Frequência
• Temperatura
• Quantidades de influência
• Desempenho completo do sistema no ponto de transferência

Os fabricantes devem confirmar:

• Iniciando atual
• Corrente mínima
• Corrente de transição
• Corrente máxima
• Tensão nominal
• Faixa de frequência CA
• Temperatura range
• Faixa de tensão de saída CC, quando aplicável
• Quantidades de influência aplicáveis
• Classe necessária e desempenho MPE em toda a faixa operacional pretendida

A classe selecionada não deve ser tratada apenas como um rótulo no componente do medidor. O desempenho aplicável deve ser demonstrado para o sistema de medição EVSE no ponto de transferência especificado.

Quantidade mínima medida

MI-011 também define valores máximos para a quantidade mínima medida, ou MMQ:

• Sistemas de medição AC EVSE: não mais que 0,1 kWh
• Sistemas de medição DC EVSE: não mais que 1 kWh

MMQ refere-se à menor quantidade de transação declarada pelo fabricante para a qual o sistema de medição atende aos requisitos MPE aplicáveis.

Não deve ser simplificado em:

• Uma sessão de carregamento mínima permitida
• Uma quantidade mínima de faturamento universal
• Um requisito de que cada transação de carregamento DC deve exceder 1 kWh
• Uma regra que proíbe faturação inferior a 0,1 kWh

Os fabricantes devem avaliar como a resolução, a apresentação dos resultados e o processamento da transação se comportam perto do MMQ declarado.

Requisitos de cabos e conectores

Um cabo e um conector podem fazer parte do caminho metrologicamente relevante quando estiverem localizados entre o ponto de medição e o ponto de transferência especificado.

MI-011 distingue entre configurações não substituíveis e substituíveis.

Cabo e conector não substituíveis

Quando o cabo e o conector não forem substituíveis, eles deverão ser protegidos por uma vedação de hardware apropriada.

Cabo e conector substituíveis

Quando a substituição for pretendida enquanto o sistema de medição EVSE permanecer lacrado, o cabo e o conector deverão:

• Ser identificado na avaliação de conformidade relevante como intercambiável
• Combine as características compatíveis marcadas no sistema de medição
• Leve suas características aplicáveis e identificação única
• Ser selado separadamente
• Ser substituível sem acessar ou quebrar as peças metrológicas seladas do sistema de medição

Estes requisitos significam que o cabo nem sempre pode ser tratado como um acessório puramente mecânico.

Suas características, identidade, perdas e procedimento de substituição podem afetar a configuração avaliada.

Os fabricantes devem documentar:

• Comprimento do cabo
• Características do condutor
• Tipo de conector
• Método de identificação
• Arranjo de vedação
• Procedimento de substituição
• Configurações intercambiáveis aprovadas
• Como os efeitos do cabo e do conector são abordados na avaliação da precisão do ponto de transferência

A directiva não prescreve um algoritmo universal de compensação de perdas no cabo.

Na prática, os fabricantes devem demonstrar através do projeto avaliado como os efeitos dos cabos e conectores são abordados para que o sistema de medição completo satisfaça os requisitos de precisão aplicáveis ​​no ponto de transferência especificado.

A implementação aceita deve ser confirmada com o organismo notificado responsável ou com a parte responsável pela avaliação da conformidade.

Quais dados EVSE são legalmente relevantes?

Nem todos os valores produzidos pelo carregador ou transmitidos para um backend são automaticamente relevantes do ponto de vista metrológico.

A diretiva não prescreve um esquema de dados juridicamente relevante idêntico para cada arquitetura EVSE.

Um campo pode tornar-se metrologicamente relevante quando participa na formação, associação, proteção, apresentação ou verificação do resultado de medição regulamentado.

Dados que podem ser metrologicamente relevantes

Dependendo do design avaliado e do fluxo de trabalho da transação, isso pode incluir:

• Resultado da medição da transação
• Iniciar e parar leituras
• Energia faturável
• Direção de transferência de energia
• Identidade do sistema de medição
• Identidade do medidor
• Resultado apresentado juridicamente relevante
• Registro de medição protegido
• Carimbo de data/hora, quando incluído no projeto avaliado
• Associação de transação, quando incluída no projeto avaliado

Dados operacionais

Os dados operacionais podem incluir:

• Tensão instantânea
• Atual
• Poder
• Temperatura
• Estado do carregador
• Valores de gerenciamento de carga
• Diagnóstico
• Estado de comunicação
• Dados internos do módulo de potência

Um carimbo de data/hora, identificador de transação ou campo de back-end não é automaticamente relevante do ponto de vista jurídico, apenas porque aparece em um banco de dados de carregador ou em uma mensagem OCPP.

Seu status depende da arquitetura do sistema de medição avaliado, do fluxo de trabalho da transação pretendido e do papel no resultado protegido.

Da mesma forma, um OCPP Valores do Medidor campo não é automaticamente um resultado de faturamento controlado legalmente.

Apresentação, Registros de Transações e Rastreabilidade de Dados

O resultado legalmente relevante deverá ser disponibilizado por meio de apresentação ou arranjo de leitura permitido pelos requisitos aplicáveis e projeto avaliado.

Dependendo da arquitetura, isso pode envolver:

• Uma indicação local metrologicamente controlada
• Um sistema de leitura
• Uma impressão
• Uma indicação remota permitida
• Apresentação no dispositivo do usuário

Isto não significa necessariamente que todo sistema de medição EVSE deva ter um LCD físico permanente.

O resultado no qual a transação se baseia deve permanecer disponível até que as partes envolvidas o tenham aceitado na conclusão da mensuração.

Os fabricantes de EVSE devem revisar:

• Como o resultado é disponibilizado
• Unidades e apresentação decimal
• Iniciar e parar resultados, quando relevante
• Identificação do sistema de medição
• Acesso do cliente
• Retenção de registros protegidos
• Consistência entre resultados apresentados e armazenados
• Comportamento após falha de comunicação
• Comportamento após perda de energia
• Comportamento após reinicialização
• Rastreabilidade de substituição de componentes

Quando os resultados apresentados, armazenados e de back-end seguem caminhos de processamento diferentes, o projeto avaliado deve demonstrar como esses resultados permanecem consistentes e rastreáveis.

Proteção contra adulteração, software e controle de configuração

A proteção metrológica pode envolver mais do que um selo físico.

Os controles relevantes podem incluir:

• Selos de hardware
• Níveis de controle de acesso
• Parâmetros protegidos
• Identificação de software
• Controle de versão de firmware
• Registros de auditoria
• Registros de eventos de violação
• Proteção criptográfica
• Atualizações de software controladas
• Substituição controlada de componentes
• Redefinir restrições
• Rastreabilidade de configuração

Nem todas as funções de software em um carregador EV são automaticamente relevantes do ponto de vista jurídico.

Os fabricantes devem identificar as funções de software que:

• Calcule o resultado regulamentado
• Associe o resultado a um evento ou transação de medição
• Aplicar direção ou escala
• Proteja o resultado
• Armazene o resultado
• Apresente o resultado
• Verificação de suporte do resultado

Uma alteração de firmware, controlador ou configuração que afete uma dessas funções pode afetar o projeto avaliado.

Não se deve presumir automaticamente que uma atualização de software de rotina permanece dentro da configuração aprovada. O seu impacto deve ser revisto através do processo documentado de controlo de alterações e avaliação da conformidade.

Avaliação da conformidade do medidor versus conformidade do sistema MI-011

Os fabricantes de EVSE devem separar duas questões:

1. O contador ativo de energia elétrica concluiu com êxito o procedimento de avaliação da conformidade aplicável às suas próprias funções metrológicas?
2. O sistema de medição EVSE completo foi avaliado em relação aos requisitos aplicáveis ​​do MI-011?

MI-011 identifica estes procedimentos de avaliação de conformidade:

• BF
• B D
• H1
• G

Estas não devem ser tratadas como quatro rotas que um fabricante pode selecionar apenas de acordo com o preço ou a preferência.

O procedimento aplicável deve ser selecionado de acordo com:

• As disposições do MI-011
• Projeto de produto e sistema
• Arranjo de produção do fabricante
• Sistema de garantia de qualidade
• Modelo de produção em lote ou unidade individual
• Documentação técnica
• Abordagem de avaliação aceita pelo organismo notificado relevante ou pela parte responsável pela avaliação da conformidade

Os fabricantes devem confirmar:

• Quem atua como fabricante do sistema de medição EVSE nos termos da Diretiva 2014/32/UE
• Quais componentes formam a configuração avaliada
• Quais funções de software são metrologicamente relevantes
• Qual resultado e escopo da avaliação de conformidade do medidor se aplicam
• Quais versões de hardware e firmware são cobertas
• Quais configurações de cabos e conectores são cobertas
• Quais resultados de testes anteriores podem ser considerados
• Quais testes em nível de sistema continuam necessários
• Quais condições operacionais e ambientais se aplicam
• Qual procedimento de avaliação de conformidade se aplica
• Se e onde um organismo notificado está envolvido
• Que regras nacionais se aplicam fora dos requisitos harmonizados dos produtos

As disposições nacionais podem dizer respeito:

• Transposição
• Instalação
• Usar
• Verificação em serviço
• Faturamento
• Fiscalização do mercado
• Aplicação

Isto não significa que os Estados-Membros possam redefinir arbitrariamente os requisitos harmonizados dos produtos MI-011.

Como a Diretiva (UE) 2026/706 se relaciona com OCPP e valores do medidor assinado

OCPP aborda a comunicação entre uma estação de carregamento e um sistema de gerenciamento de estação de carregamento.

MI-011 aborda o sistema de medição regulamentado EVSE e seu resultado de medição legalmente relevante.

Sistema de medição EVSE
→ Resultado de medição legalmente relevante
→ Software da estação de carregamento
→ Comunicação OCPP
→ CSMS / Fluxo de trabalho de faturamento

Os valores do medidor assinado podem apoiar a integridade, transmissão e verificação posterior de informações de medição protegidas.

No entanto, o white paper da Open Charge Alliance limita-se ao transporte padronizado de valores de medidores assinados entre a estação de carregamento e o CSMS. Não estabelece conformidade completa com a metrologia legal para toda a cadeia de medição e faturamento do EVSE.

Portanto:

Os valores dos medidores assinados podem apoiar a rastreabilidade, mas não substituem a avaliação de conformidade MI-011 do sistema de medição EVSE completo ou outros requisitos de metrologia legal aplicáveis.

O que os fabricantes de EVSE devem revisar agora

Área de revisão	O que confirmar
Mercado-alvo	País da UE, aplicação prevista e calendário de implementação
Situação do mercado	Colocação no mercado, disponibilização e colocação em utilização
Estatuto transitório	Disposições aplicáveis em 2028, 2030 e 2038
Tipo de carregamento	AC, DC ou bidirecional
Ponto de transferência	Limite de energia juridicamente relevante
Medindo arquitetura	Medidor independente ou função de medição incorporada
Medindo	Energia ativa AC ou energia DC
Estrutura de precisão	Classe A, B ou C e requisitos MPE aplicáveis
Faixa operacional	Corrente inicial, mínima, transitória e máxima
Condições avaliadas	Tensão, frequency, temperature and applicable influence quantities
MMQ	Quantidade mínima medida CA ou CC declarada
Cabo e conector	Efeitos de identificação, vedação, substituição e precisão
Direção	Convenção de importação/exportação e cobrança/descarga
Dados relevantes	Dados que participam do resultado da medição regulamentada
Apresentação	Local, remoto, impressão, leitura ou disposição do dispositivo do usuário
Integridade de dados	Armazenamento, proteção, assinatura e verificação
Software	Funções metrologicamente relevantes e controle de versão
Avaliação do medidor	Configuração de modelo, escopo, hardware e firmware
Avaliação MI-011	Procedimento B F, B D, H1 ou G aplicável
Controle de mudanças	Alterações de medidor, cabo, controlador, software e configuração
Disposições nacionais	Regras fora dos requisitos harmonizados de produtos
Teste piloto	Medidor, sistema completo de medição, apresentação e testes de transação

Como o YTL pode apoiar a avaliação antecipada da medição

(YTL) fabrica produtos de medição de energia CA e CC para carregamento de veículos elétricos, gerenciamento de energia comercial e industrial, PV/ESS e aplicações de distribuição de energia.

O YTL pode oferecer suporte à avaliação inicial do hardware de medição com base em:

• Ponto de transferência especificado
• Arquitetura AC ou DC
• Faixa de medição
• Medição direta, baseada em TC ou baseada em shunt
• Energia necessária e valores elétricos
• Requisitos de importação/exportação
• Interface de comunicação
• Necessidades de saída de dados
• Instalação conditions
• Mercado-alvo

O suporte pode incluir:

• Avaliação inicial do modelo
• Revisão de alcance elétrico
• Confirmação de comunicação e saída de dados
• Revisão do mapa de registro
• Teste de amostra
• Discussão técnica específica do projeto

A função de um medidor YTL selecionado dentro de um projeto de sistema de medição MI-011 EVSE deve ser confirmada em relação ao status de avaliação de conformidade do medidor, escopo do certificado, hardware, firmware, arquitetura elétrica e rota de avaliação do sistema completo.

Um fornecedor de medidores pode fornecer informações sobre componentes e suporte técnico. O fabricante do sistema de medição EVSE e as partes responsáveis ​​pela avaliação da conformidade devem determinar a rota regulatória final.

Perguntas frequentes

O que é um sistema de medição MI-011 EVSE?

É o sistema que contém as funções metrológicas relevantes associadas à transferência de energia ativa condutiva entre o EVSE e um veículo num ponto de transferência especificado.

Um medidor de energia avaliado com sucesso torna um carregador EV compatível com MI-011?

Não. O medidor pode fornecer funções metrológicas dentro do sistema, mas o objeto de avaliação MI-011 é o sistema de medição EVSE completo e sua configuração relevante.

A conformidade do MI-011 é igual à conformidade de todo o carregador?

O nº MI-011 diz respeito ao sistema de medição. Segurança elétrica, EMC, segurança cibernética, rádio, pagamento, acessibilidade e outros requisitos podem ser abordados separadamente.

Quais são as classes de precisão do MI-011?

MI-011 utiliza índices Classe A, B e C de 2%, 1% e 0,5%. Esses índices fazem parte de uma estrutura MPE mais ampla e não devem ser interpretados como garantias universais de precisão fixa sob todas as condições operacionais.

O que é o MMQ?

MMQ é a quantidade mínima medida para a qual o fabricante declara que o sistema de medição satisfaz os requisitos MPE aplicáveis.

MMQ é o valor mínimo que um cliente deve comprar?

Não. Os valores MMQ não devem ser interpretados como energia de sessão mínima universal ou limites de cobrança.

Por que o cabo e o conector são importantes?

Quando estiverem entre o ponto de medição e o ponto de transferência, suas características, perdas, identidade, vedação e substituição podem afetar a configuração avaliada e a precisão do ponto de transferência.

O MI-011 se aplica ao carregamento bidirecional?

A definição inclui transferência de energia em qualquer direção. A arquitetura avaliada deverá, portanto, definir a direção, os registros, a apresentação e o tratamento das transações.

Todos os MeterValues ​​do OCPP são legalmente relevantes?

Não. Seu status depende de sua função no projeto do sistema de medição avaliado e no fluxo de trabalho da transação.

Os valores dos medidores assinados estabelecem a conformidade com MI-011?

Não. Podem apoiar o transporte protegido e a verificação posterior, mas não substituem a avaliação da conformidade do sistema de medição EVSE.

Um fabricante pode escolher livremente B F, B D, H1 ou G?

Não apenas de acordo com a preferência. O procedimento aplicável depende do MI-011, dos arranjos de projeto, fabricação e qualidade, e da abordagem aceita pelo organismo notificado responsável ou pela parte responsável pela avaliação da conformidade.

O que um fabricante de EVSE deve fornecer a um fornecedor de medidores?

O fabricante deve fornecer o ponto de transferência especificado, arquitetura CA ou CC, faixa elétrica, método de medição, necessidades de comunicação, condições de instalação e mercado-alvo.

Conclusão

A Diretiva (UE) 2026/706 transforma a medição de carregamento de VE de uma questão apenas de componentes para uma questão de sistema de medição completo.

Os fabricantes de EVSE devem lembrar cinco princípios:

1. Um medidor de energia elétrica ativo avaliado com sucesso não estabelece automaticamente a conformidade MI-011 do sistema de medição EVSE.
2. O ponto de transferência especificado determina se a energia ativa CA ou a energia CC é o mensurando.
3. MI-011 inclui uma estrutura de precisão e MPE, condições nominais de operação e requisitos de MMQ.
4. Cabos, conectores, componentes de detecção, software relevante, funções de apresentação e registros podem fazer parte da configuração avaliada.
5. O procedimento de avaliação da conformidade aplicável deve ser estabelecido para todo o sistema de medição EVSE.

Os fabricantes que revisam esses limites antecipadamente podem reduzir o risco de selecionar um medidor, cabo, controlador ou arquitetura de software que mais tarde entre em conflito com a rota de avaliação pretendida.

Planejando um projeto de medição EVSE CA ou CC? Entre em contato com YTL e compartilhar o ponto de transferência especificado, arquitetura elétrica, faixa de medição, necessidades de comunicação e mercado-alvo para avaliação inicial do modelo.

Referências Oficiais

• União Europeia — Diretiva (UE) 2026/706 que altera a Diretiva 2014/32/UE no que diz respeito aos sistemas de medição para equipamentos de alimentação de veículos elétricos e outros instrumentos de medição .
• União Europeia — Diretiva 2014/32/UE relativa a instrumentos de medição .
• Aliança de Carga Aberta — Valores do medidor assinado em OCPP .
