Nos cenários de eletricidade industriais, comerciais e até domésticos, os medidores de energia de TC se tornaram a ferramenta central para o gerenciamento de energia devido à sua medição de alta precisão, medição de grande corrente, monitoramento inteligente e estabilidade a longo prazo. No entanto, a padronização e a atenção aos detalhes no processo de instalação determinam diretamente se o desempenho do equipamento pode ser maximizado.

Este artigo se concentra em 7 etapas principais para ensinar como instalar e depurar com eficiência os medidores de energia da CT, evitar perigos ocultos, melhorar a eficiência energética e analisar profundamente como suas vantagens técnicas podem ser transformadas em valor prático!

Etapa 1: Escolha o fenótipo certo - a adaptação ambiental é a base para operação eficiente

Os medidores de energia de CT geralmente são instalados de duas maneiras: suspenso e montado em trilho

Tipo de suspensão: Adequado para armários de distribuição espaçosos ou instalações de parede independentes, com as vantagens do bom desempenho de dissipação de calor e fácil manutenção. É comumente usado em cenários industriais, como fábricas e subestações.

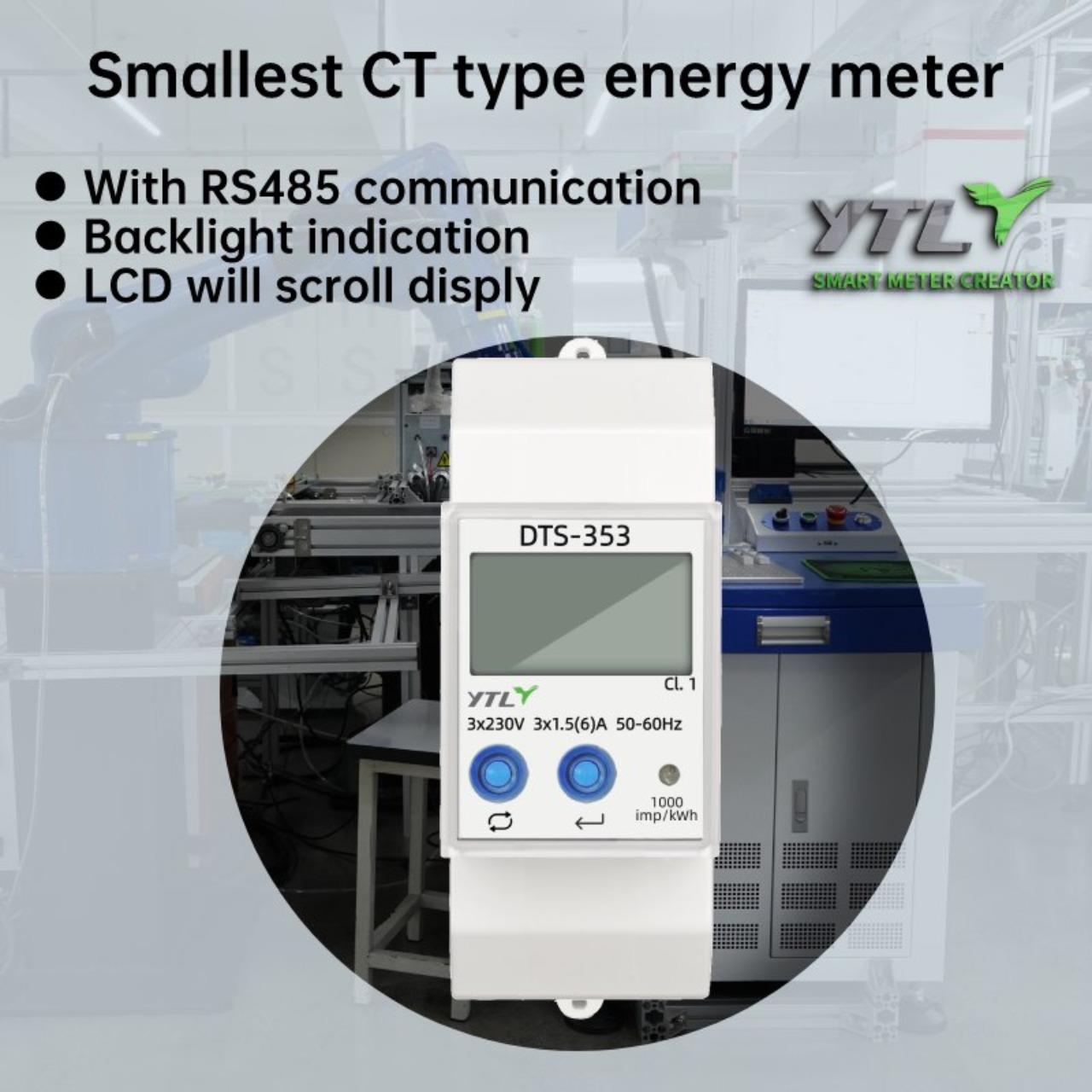

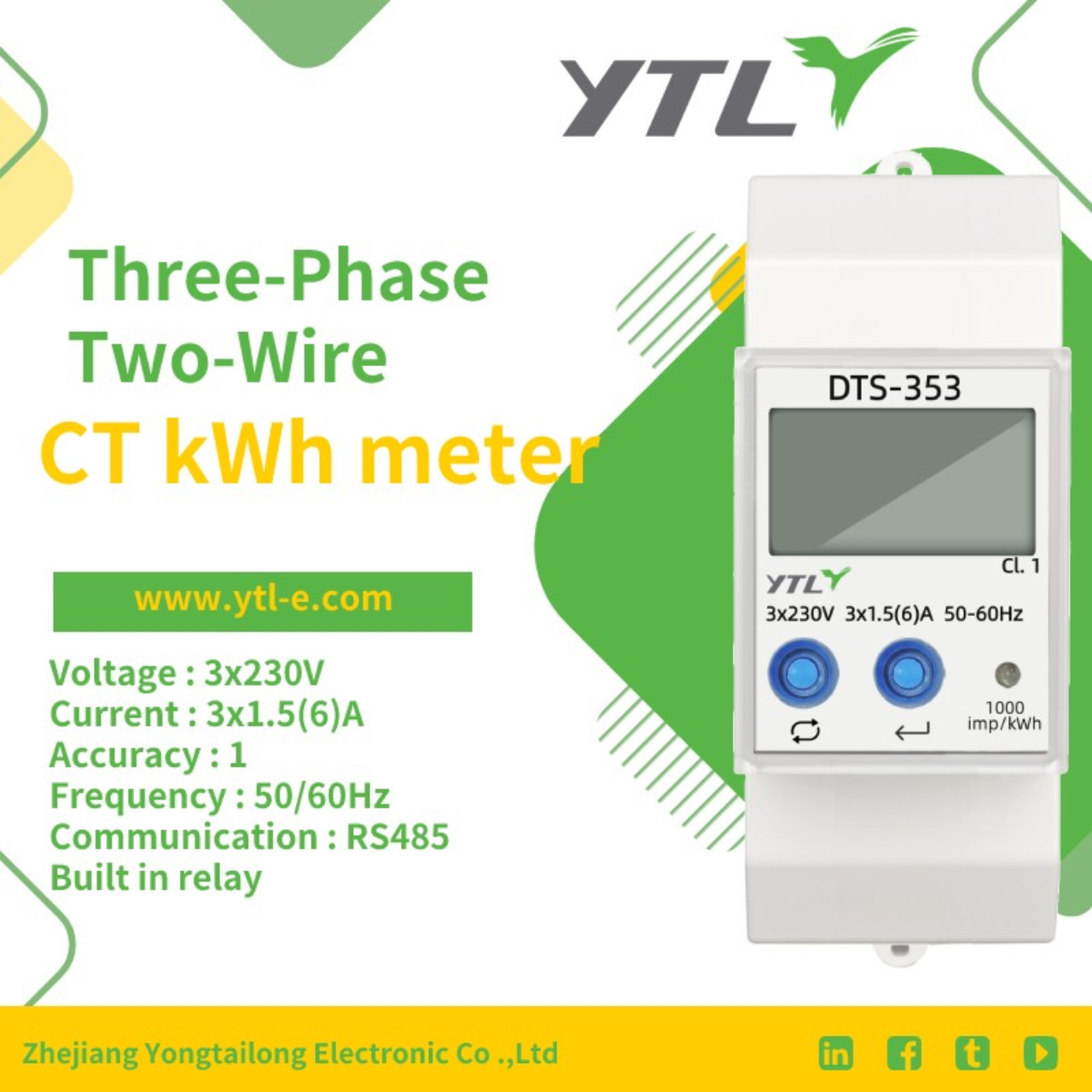

Tipo de trilho: em tamanho compacto, pode ser diretamente incorporado a trilhos padrão de 35 mm, adequados para caixas elétricas inteligentes ou armários de distribuição doméstica com espaço limitado, aumentando a eficiência da instalação em mais de 50%.

Etapa 2: corresponda a transformadores de corrente com precisão - a chave para uma taxa de erro abaixo de 0,5%

A seleção de transformadores de corrente (CTS) afeta diretamente a precisão da medição e deve seguir dois princípios:

Combinação de intervalo: selecione especificações de CT com base na corrente de carga no site. Por exemplo, quando a corrente de pico real é 500A, é recomendável usar um transformador de 600: 5a para evitar a distorção da medição causada por sobrecarga.

Nível de precisão: a TC com uma precisão de 0,5 ou superior deve ser selecionada para garantir o controle coordenado com o erro do medidor de energia, e a precisão geral do sistema atinge o padrão de nível 1.0.

Por que enfatizar a TC de nível 0,5?

Se um transformador de baixa precisão for usado, mesmo que a precisão do próprio medidor de energia seja alta, o erro geral do sistema ainda poderá exceder 2%, resultando em um grande erro na conta média mensal da eletricidade! O esquema de TC de alta precisão combinado com o medidor de energia CT garante medição precisa.

Etapa 3: Configuração da proporção - a operação central de fazer dados "fale a verdade"

Após a instalação do CT, é necessário inserir a taxa de transformação de CT (como 600: 5A correspondente a uma taxa de transformação de 120) na interface do parâmetro do medidor de energia. Pontos de operação:

Verifique as informações da placa de identificação: a taxa de transformação deve ser consistente com a etiqueta do corpo da CT para evitar erros de entrada manual.

Os medidores de TC possuem proteção de senha para definir a taxa de transformação. Somente quando a senha é inserida corretamente, a taxa de transformação pode ser definida para impedir que o pessoal não autorizado cometa erros.

Etapa 4: Especificações de fiação - A correspondência de fase determina a confiabilidade do sistema

Erros de fiação podem cometer para desvio de medição em casos leves e risco de curto -circuito em casos graves! Deve seguir estritamente:

As fases de tensão e corrente correspondem a um: a linha de tensão da fase A é conectada à TC da fase A, e as fases B e C são as mesmas para evitar desalinhamento de fase.

Aperte a pressão do terminal: use uma chave de fenda de torque para garantir que a pressão do terminal atenda ao padrão (geralmente 0,5 ~ 0,8n · m), para impedir que o contato ruim fizesse com o circuito aberto da TC.

Projeto de segurança do medidor de energia do CT:

Orientação do código de cores: os terminais da fiação usam cores amarelas, verdes e vermelhas para distinguir as três fases do ABC e reduzir o risco de mal.

Etapa 5: Configuração de comunicação - Conecte a "última milha" da gestão inteligente

Um medidor de energia da CT que suporta a comunicação RS485 requer a seguinte configuração a ser concluída:

Especificação da fiação: o RS485 adota o par torcido blindado, com sequência de linha A/B consistente com o host, e os resistores de 120 Ω são instalados nas duas extremidades do barramento.

Correspondência de protocolo: defina protocolos de comunicação como Modbus RTU e DL/T645 para garantir uma integração perfeita com o sistema de computador superior.

Vantagens dos medidores de energia da TC na Internet das Coisas:

Sincronização de dados em nuvem: Após se conectar à plataforma de gerenciamento de energia, os principais indicadores, como carga de eletricidade e fator de energia, podem ser visualizados em tempo real.

Leitura do medidor remoto: gerar automaticamente relatórios de consumo diário/mensal/anual de consumo de eletricidade, economizando 90% dos custos de leitura manual.

Etapa 6: Aceitação de segurança - A linha de defesa final para eliminar os perigos ocultos

Antes de ligar, é necessário realizar três cheques:

Teste de isolamento: use um megohmímetro de 500V para medir a resistência de isolamento do circuito, garantindo que o valor seja maior que 10m Ω.

Verificação de aterramento: resistência ao fio de aterramento de proteção de PE ≤ 4 Ω, para evitar ataques de raios e riscos de vazamento.

Verificação de fase: use um detector de fase para verificar se a tensão é consistente com a polaridade da TC.

Etapa 7: Poder na depuração - Verifique a operação funcional completa do sistema

Após o poder, confirme de acordo com o processo:

Função básica: se a tela exibe tensão, corrente, potência e outros dados normalmente.

Teste de comunicação: os dados em tempo real são lidos no computador superior ou no aplicativo móvel para verificar a estabilidade da comunicação.

Observação da medição: verifique se a luz indicadora de pulso do medidor de CT está piscando normalmente.

Os medidores de energia da CT não são apenas auditores de contas de eletricidade, mas também o "cérebro inteligente" para as empresas reduzirem os custos e aumentar a eficiência. Escolha os medidores de energia CT de alta precisão, manutenção e com comunicação forte para injetar valor de longo prazo no seu sistema elétrico a partir da etapa da instalação!
